PTC加熱器是利用恒溫加熱PTC熱敏電阻恒溫發熱特性設計的加熱器件。在中小功率加熱場合, PTC加熱器具有恒溫發熱、無污染、無明火、體積小、熱轉換率高、受電源電壓影響極小、自然壽命長、安全等特點得到廣泛應用。

一、PTC加熱器基本知識介紹

1. PTC元件特點
PTC是Positive Temperature Coefficient的縮寫，意思是正的溫度系數，泛指正溫度系數很大的半導體材料或元器件。通常我們提到的PTC是指正溫度系數熱敏電阻，簡稱PTC熱敏電阻。PTC熱敏電阻是一種典型具有溫度敏感性的半導體電阻，超過一定的溫度（居里溫度）時，它的電阻值隨著溫度的升高呈階躍性的增高。
最常用的PTC是一類以鈦酸鋇（Ba TiO3）為基本組成的半導電阻體。這種電阻體在較低溫度時，是處于低阻態；但當溫度在某一溫度（稱為居里溫度）以上時，其自身電阻急劇上升3~8個數量級（103~108倍），電阻體具有較大的溫度系數。
2. 工作原理
恒溫發熱。在常溫下，PTC是低電阻。在加上電壓后，電流較大，溫度上升。但當PTC陶瓷體充分發熱后，電阻增大，電流減小，發熱功率P= U2/R比散熱功率小，故溫度下降；溫度下降后，又導致電阻減小，電流增大，加大發熱功率，溫度復而上升；這樣的負反饋將使發熱體的溫度維持恒定。
過熱保護器。PTC熱敏電阻與負載一起串聯在電路中，而且兩者距離非常近。因負載電阻的阻抗遠比常溫時的PTC的阻抗大，PTC上的電壓降非常小，PTC基本上不發熱。但當意外原因使負載發熱，PTC感受到負載的熱量而使其自身和溫度升高，PTC的電阻將會急劇增大。這樣流經PTC的電流將會減小，也就是電路的電流減小，保護了負載不會因電流過大而燒壞。負載可以是電機，變壓器以及電路元件等等。
3. 分類
1) PTC熱敏電阻根據其材質的不同分為:

陶瓷PTC熱敏電阻
有機高分子PTC熱敏電阻

2) PTC熱敏電阻根據其用途的不同分為:

自動消磁用PTC熱敏電阻
延時啟動用PTC熱敏電阻
恒溫加熱用PTC熱敏電阻
過流保護用PTC熱敏電阻
過熱保護用PTC熱敏電阻
傳感器用PTC熱敏電阻

二、PTC加熱器選擇

根據工程設計要求，計算出PTC加熱器功率，按照產品規格型號進行選擇，一般用于加熱用途選用陶瓷PTC加熱器。
1. 陶瓷PTC基本選用參數

表面溫度：≤250度
表面：外殼絕緣，不帶電
制熱方式：半導體發熱
加熱類型：空氣加熱（可無風干燒）
抗電強度：1800V/1min
使用壽命：10年
接線方式：220V并聯，380V星接
產品特點：自動恒溫，熱效率高，安全可靠，壽命長，加熱速度快，低耗節能環保

2. 型號尺寸

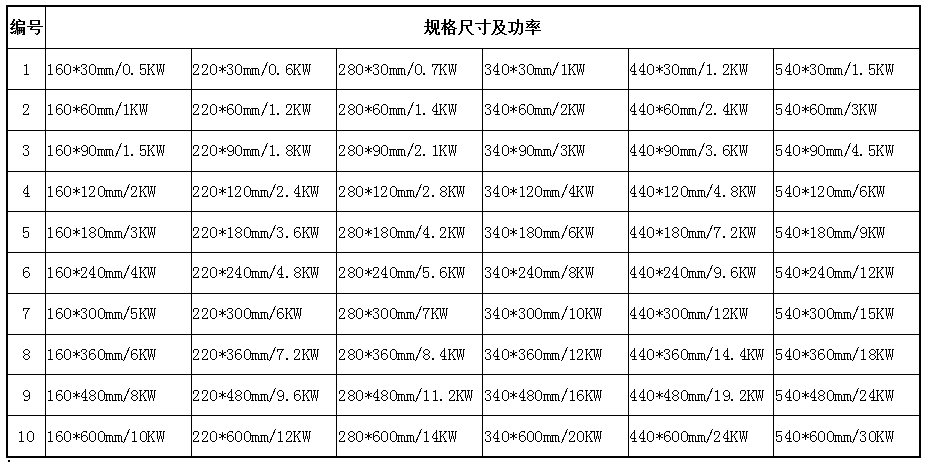

按照設計功率及加熱器箱體尺寸，參照以下規格尺寸選取PTC加熱器（見下表）。

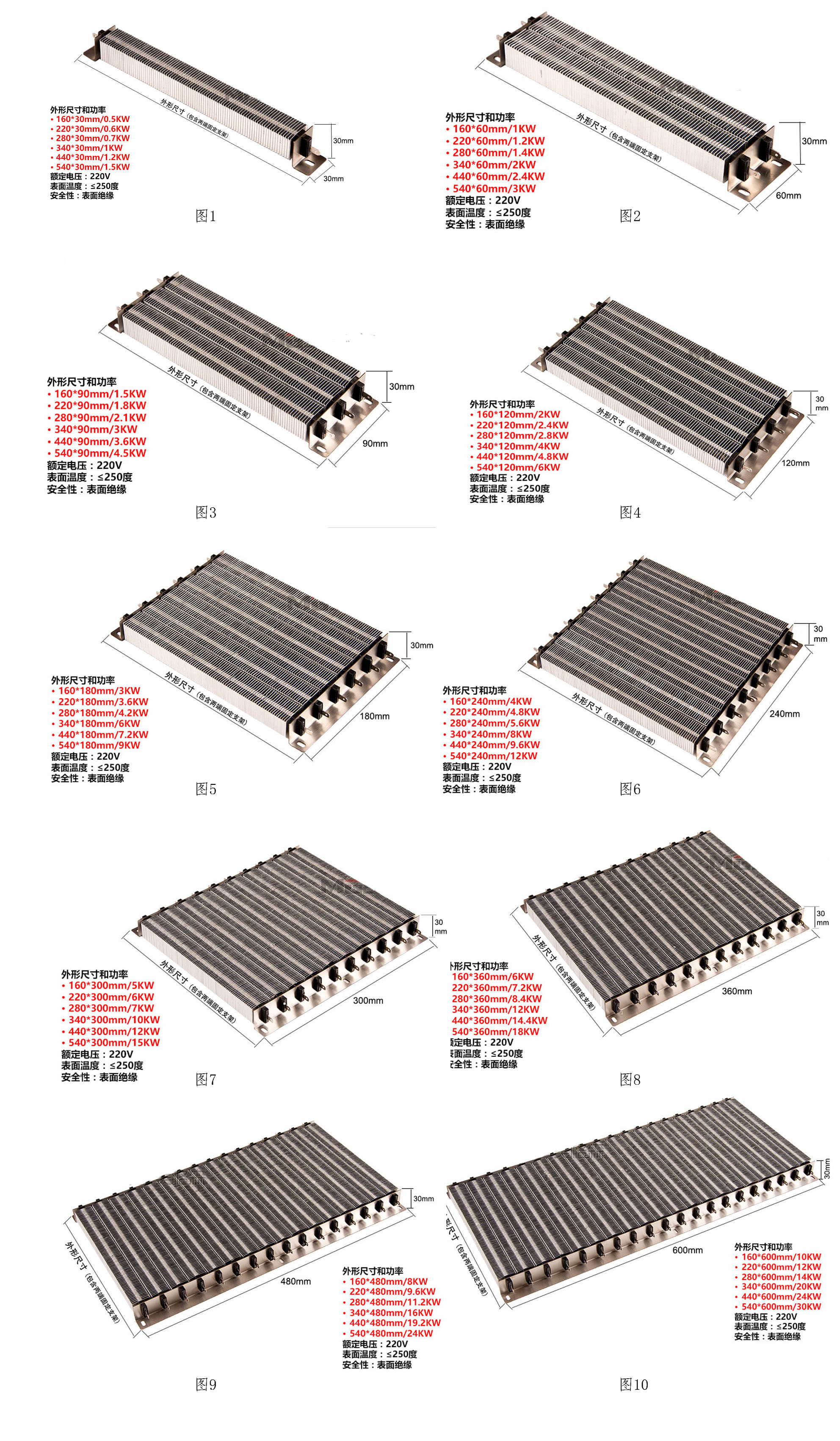

PTC加熱器參考示意圖（見圖1-10），該示意圖對應上述表格編號1-10。

三、應用實例

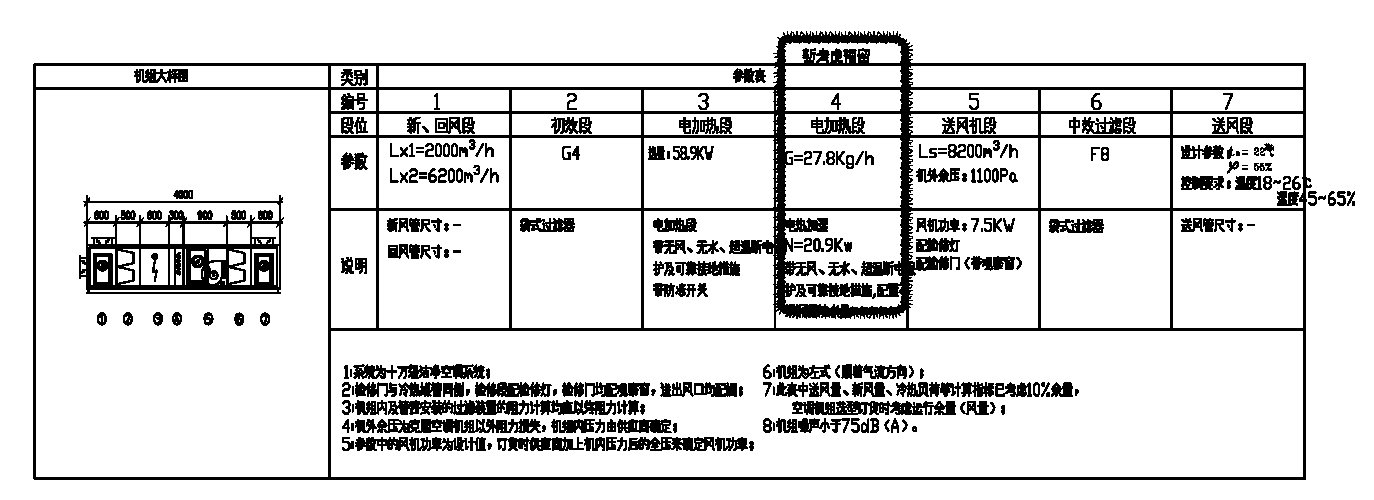

1.設計示意圖

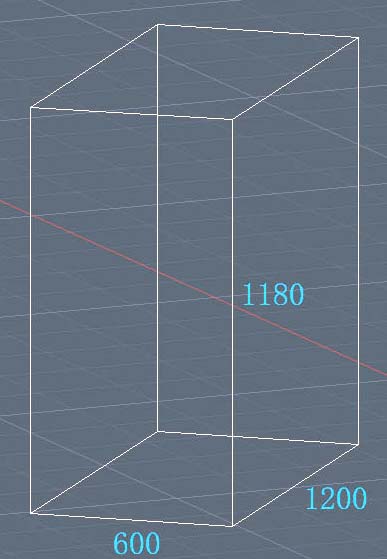

2.加熱器箱體尺寸：長X寬×高600×1200×1180mm

3.技術要求：帶無風、無水，超溫?cái)嚯姳Ｗo(hù)及可靠接地措施，帶防凍
4.PTC加熱器選用
選用540*90mm/4.5KW規格PTC加熱器，數量為15組，滿足設計要求。
